（一）內圓砂輪的選擇
內圓砂輪形狀的選擇及安裝
（二）砂輪接長軸
砂輪接長軸為砂輪與磨頭中間的連接裝置，其常見的形式如下圖1所示。其長度的選擇如圖2所示。

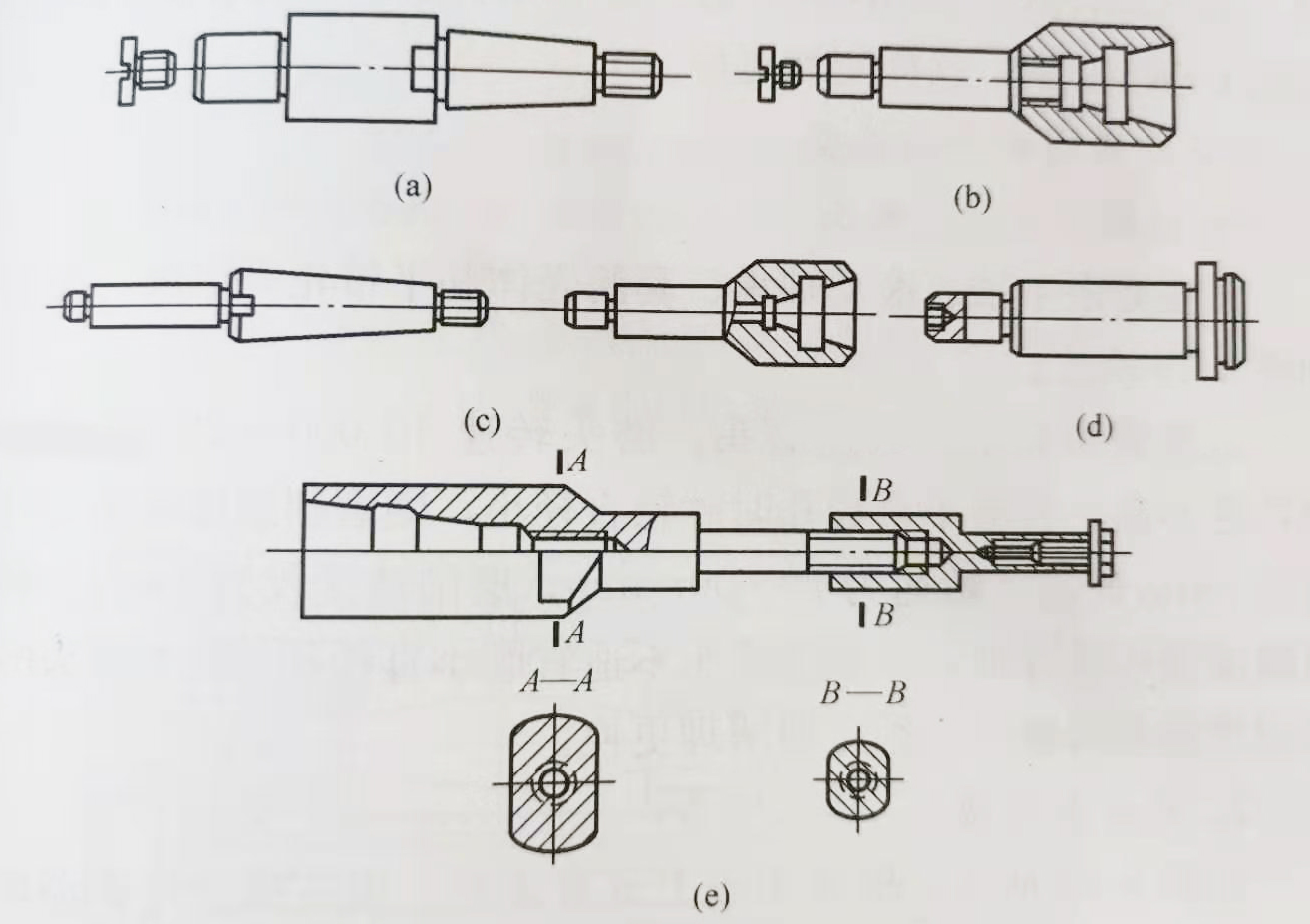

圖1 砂輪接長軸的常見形式
(a)帶外錐的接長軸 (b)帶內錐的接長軸 (c)帶內、外錐的接長軸 (d)圓柱接長軸 (e)接長軸上加工出削扁部位

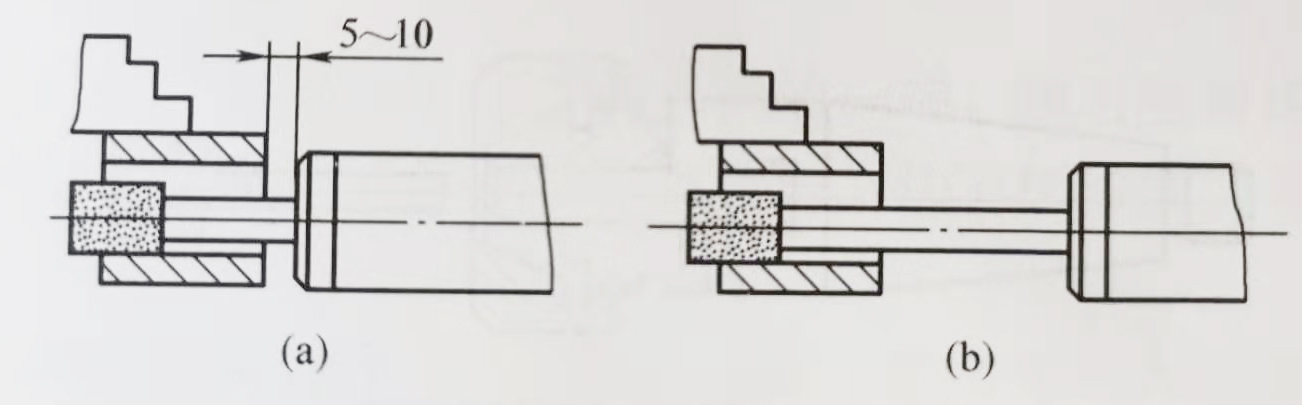

圖2 砂輪接長軸長度的選擇
(a)正確 (b)錯誤
砂輪接長軸多為自制，制作時應注意如下事項：
(1)保證接長軸上各段外圓與錐面的同軸度要求。
(2)接長軸錐面應與磨頭主軸錐面精密配合。一般接長軸外錐為莫氏錐度1:20，配合面積不應小于85%。
(3)接長軸應加工出削扁部位，供上緊接長軸和緊固砂輪[見下圖]。
(4)應考慮接長軸的螺紋旋向，其旋向應與砂輪旋向相反。
(5)接長軸的材料，可用中碳合金鋼并經調質或淬火、回火處理，38~48HRC。常用40Cr鋼，磨φ8mm一下小孔的接長軸，應采用CrWMn鋼，這樣剛性更好。
（三）內圓磨頭的類型
1.機械傳動內圓磨頭
其主要由主軸、滾動軸承、套筒殼體和平帶輪等組成，其結構如下圖所示。

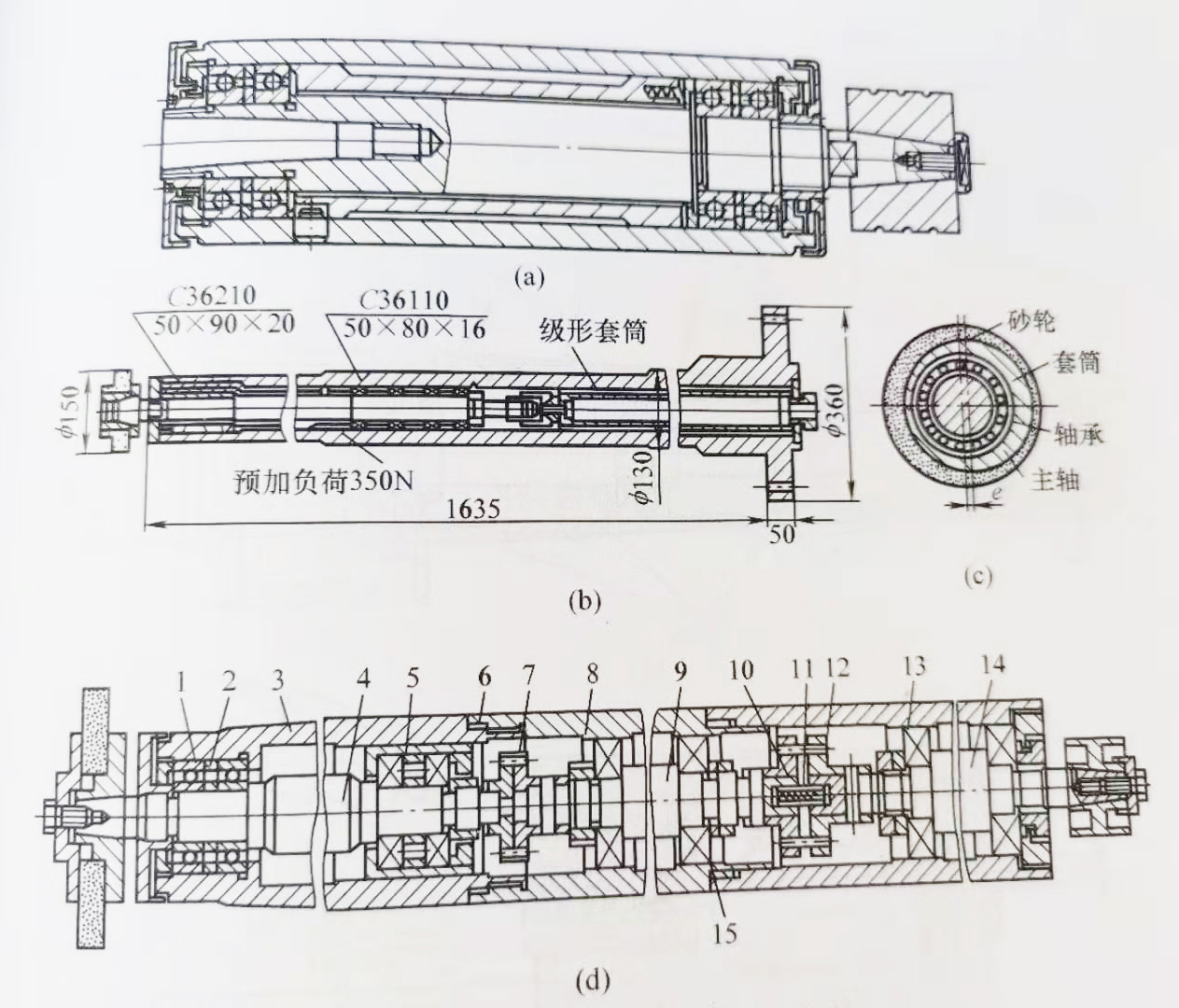

各種機械傳動內圓磨頭
(a)機械傳動內圓磨頭 (b)級形套筒 (c)偏心形套筒 (d)結構總成1—內心推力軸承;2—隔環;3、8、13—殼體;4—主軸;5—軸承套;6、15—青銅套;7、12—連軸器;9—中間軸;10—彈簧;11—彈簧套;14—傳動軸
機械磨頭屬中、低速磨頭。磨頭轉速10000~20000r/min。因轉速不高，若磨小直徑孔時砂輪直徑小，則磨削速度很小。例如直徑5mm砂輪，轉速為20000r/min，磨削速度僅為5m/s。表面粗糙度不易降低，故該類磨頭不適宜磨小直徑孔。此類磨頭用鋰基潤滑脂潤滑軸承，須定期清理更換。
2.風動內圓磨頭
如下圖所示，磨頭主軸上設有渦輪，由壓縮空氣驅動渦輪使主軸高速旋轉，同時供應給軸承的毛細管噴孔，在軸承間隙中形成托起主軸的氣膜層起潤滑作用。其主軸最高轉速可達11000r/min，振動小，調節氣壓可實現磨頭的無級調速。

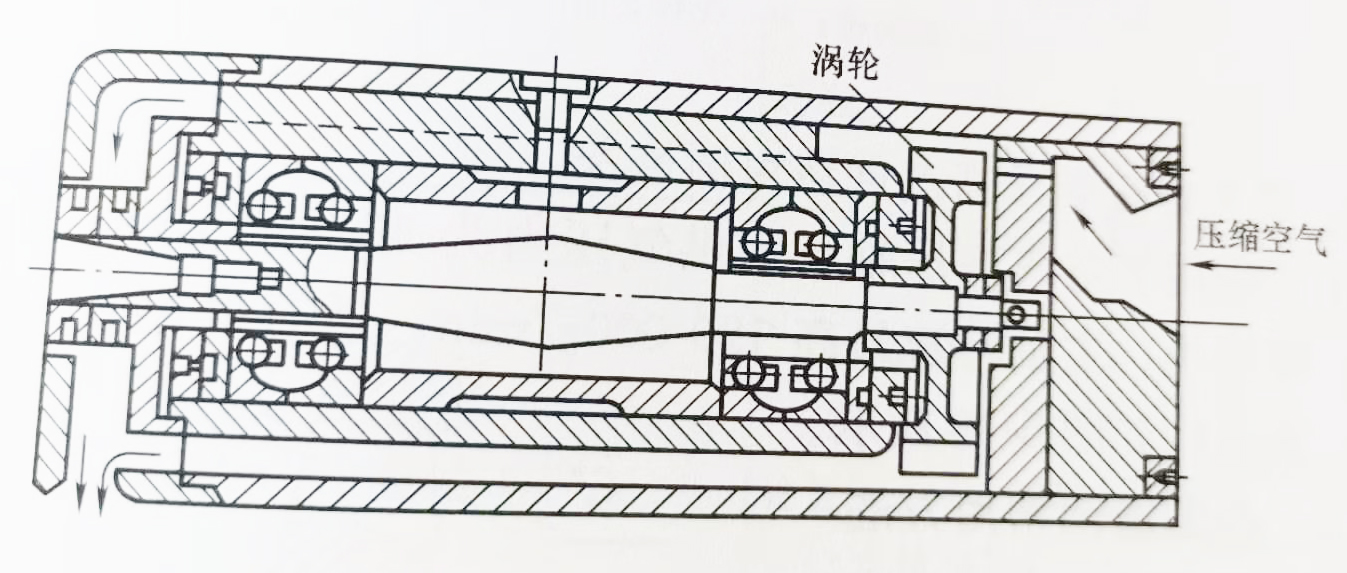

風動內圓磨頭
3.電動內圓磨頭
由電動機驅動磨頭或磨頭與電動機為一整體。主軸轉速50000~90000r/min，輸出功率大，瞬時過載能力強，速度特性硬。電動磨頭如下圖所示：

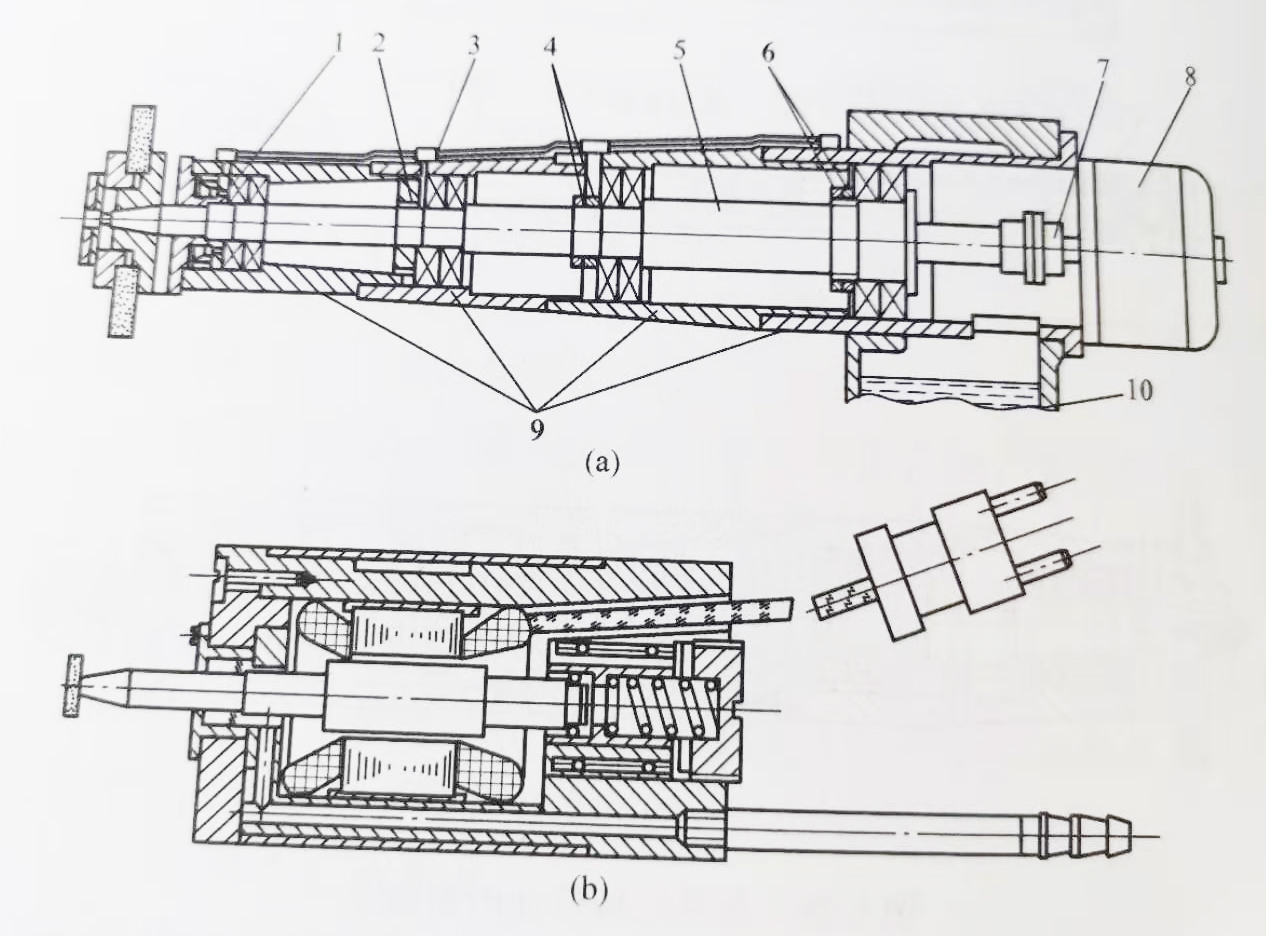

電動磨頭
1、2、3、4、6—螺母;3—油管;5—主軸;7—彈性聯軸器;8—電動機;9—殼體;10—油池
4.空氣靜壓軸承高速電動內圓磨頭
由于采用了空氣靜壓軸承，供氣壓力為40~65Mpa，磨頭剛性好，摩擦小，主軸轉速最高180000r/min，適合磨削1~10mm小孔。其結構如下圖所示：

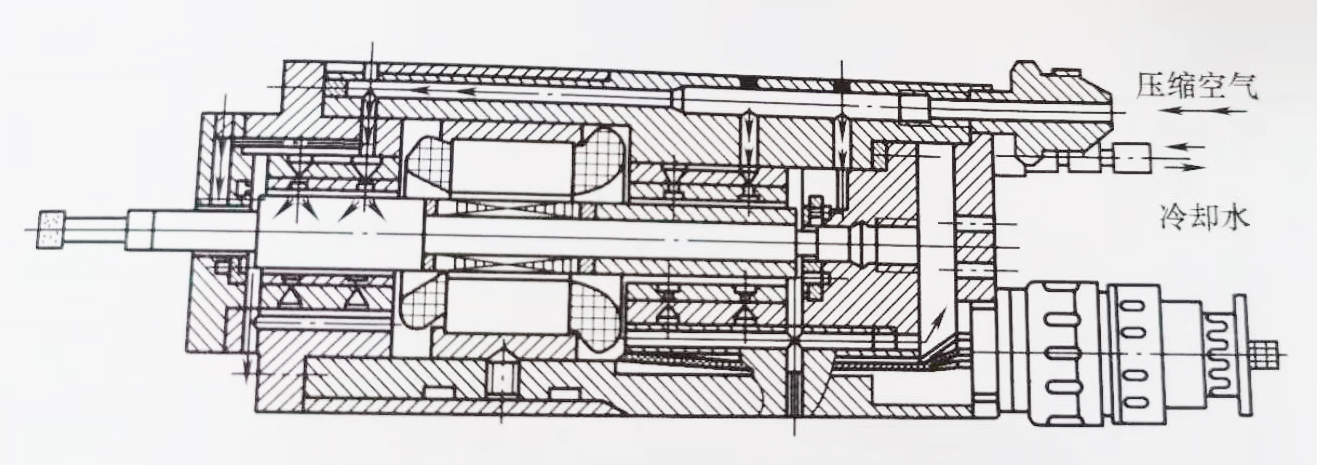

空氣靜壓軸承高速電動內圓磨頭
